Ведение данных о событиях МК СИ, измеряющих (воспроизводящих) несколько физических величин: Мультиметров и Калибраторов

ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ ДЛЯ ОПРЕДЕЛЕНИЯ РЕГЛАМЕНТОВ МК ЭКЗЕМПЛЯРА, КОТОРЫЙ ОТНОСИТСЯ К НЕСКОЛЬКИМ ГРУППАМ СИ, КАК ОБЪЕКТ ПОВЕРКИ.

Шаг 1. Определить Группы СИ для Мультиметров и Калибраторов согласно МИ 2314-2006. Если в документе нужные вам Группы отсутствуют (документ не актуализируется ВНИИМС, но действует), то ввести свои Группы. Как кодировать группы (структура кода) указано в МИ, в Предисловии.

Шаг 2. Внести записи о Группах СИ в Главную таблицу приложения «Группы СИ. КСП». Можно сразу же заполнить и вкладку Блокнота «Объекты поверки. Типоразмеры СИ».

Шаг 3. В приложении «Типоразмеры» указать несколько регламентов МК (вкладка Циклы и периоды МК) для Калибраторов и Мультиметров; для каждой из Групп СИ должен быть свой регламент.

Шаг 4. Перейдите в приложение «Экземпляры» на вкладку «Регламент МК». Добавьте регламенты для каждой из Групп СИ. Автоматически эти новые записи в регламенте для Экземпляра не появятся. Соответственно, Плановых событий станет столько же, сколько и Групп СИ.

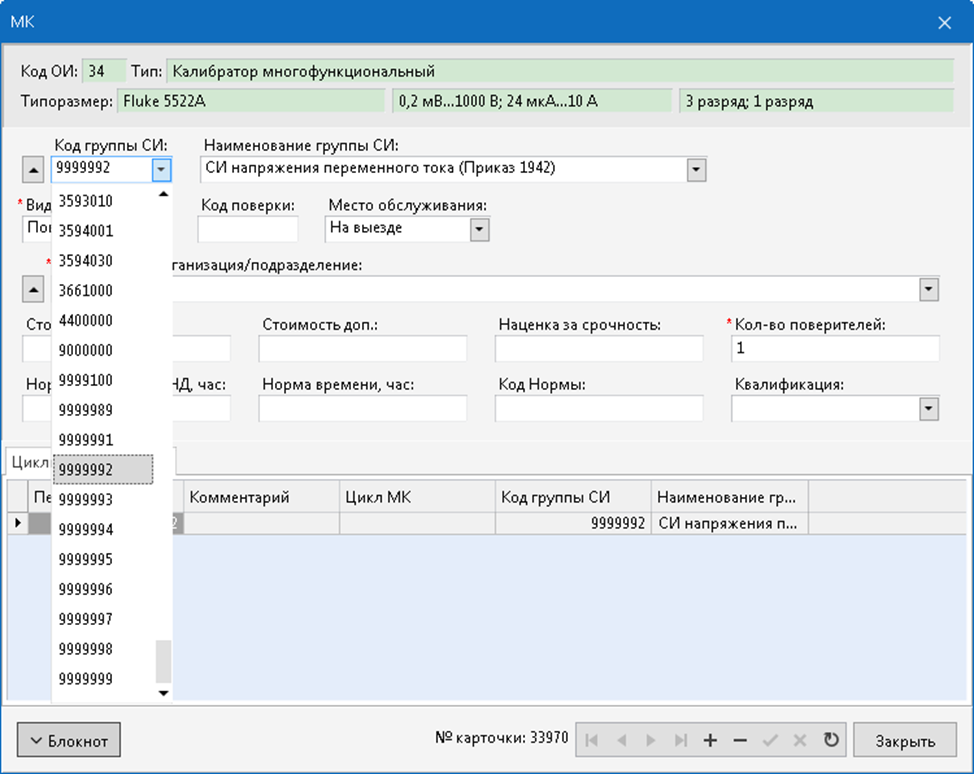

Шаг 5. При создании Фактического события для Мультиметров и Калибраторов надо будет указывать группу СИ (см. рис.1). Перечень групп берётся из Регламентов МК Экземпляра СИ.

^Рис.1

Шаг 6. К каждому из Событий МК надо прикрепить свой документ – Свидетельство или Извещение.

ПРИМЕР ДОБАВЛЕНИЯ НЕСКОЛЬКИХ СОБЫТИЙ МК, ОТНОСЯЩИХСЯ К РАЗНЫМ ГРУППАМ СИ

В приведённых ниже примерах Группы СИ, к которым отнесён калибратор, используемый в качестве примера, названы некорректно (только для примера).

 1. Калибратор многофункциональный, паспорт № 6036 является СИ, применяемым в качестве эталона:

• переменного электрического напряжения;
• постоянного электрического напряжения и электродвижущей силы;
• силы постоянного тока;
• силы переменного тока;
• электрического сопротивления.

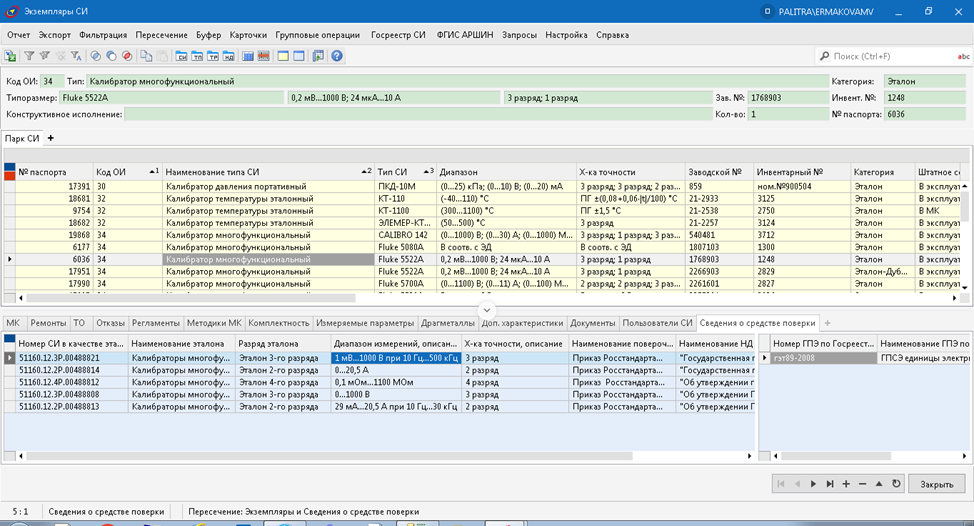

Соответственно, в его паспорте пять записей на вкладке «Сведения о средстве поверки» (рис.2):

^Рис.2

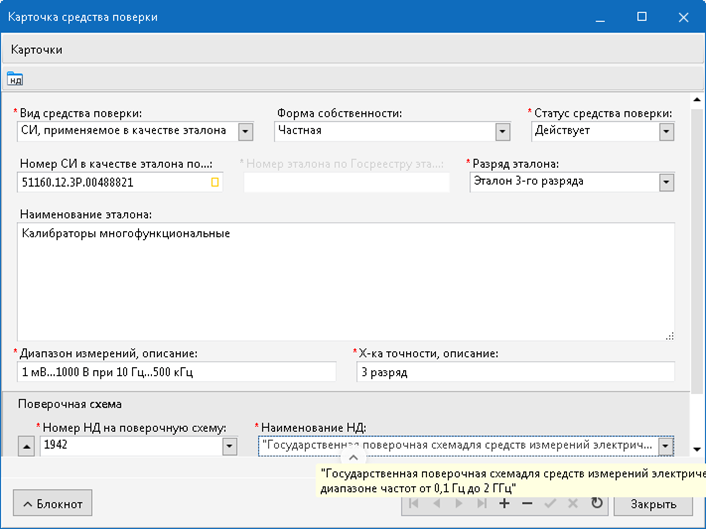

Пример заполнения карточки средства поверки Калибратора многофункционального, как Эталона 3-го разряда электрического напряжения до 1000 В в диапазоне частот от 10 Гц до 500 кГц (Рис.3):

^Рис.3

2. Описание Группы СИ в приложении «Группы СИ. КСП»

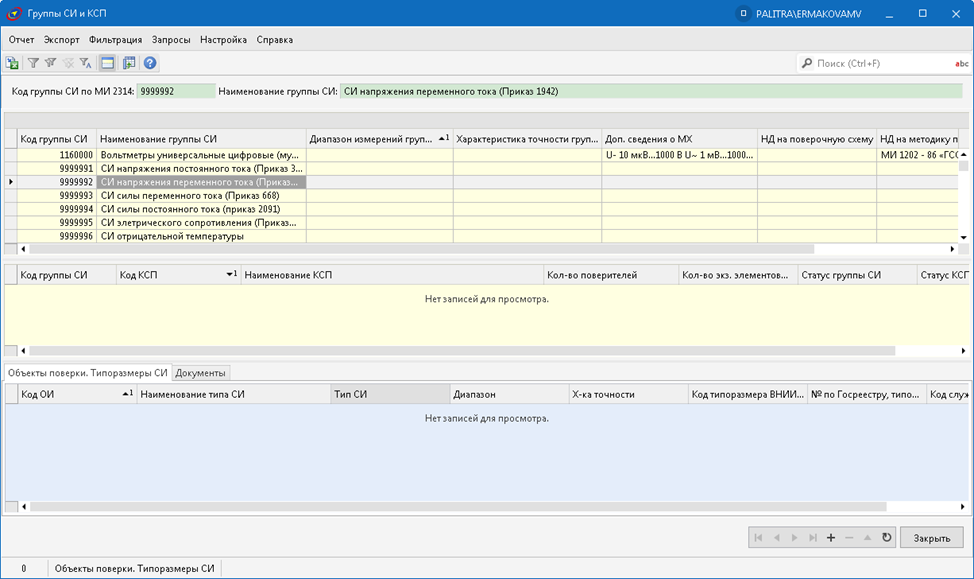

Данное приложение вызывается из Главного меню АСУ МС. Главная экранная форма приложения «Группы СИ. КСП». Следует внести запись о Группах для Мультиметров и Калибраторов в Главную таблицу (Рис.4):

^Рис.4

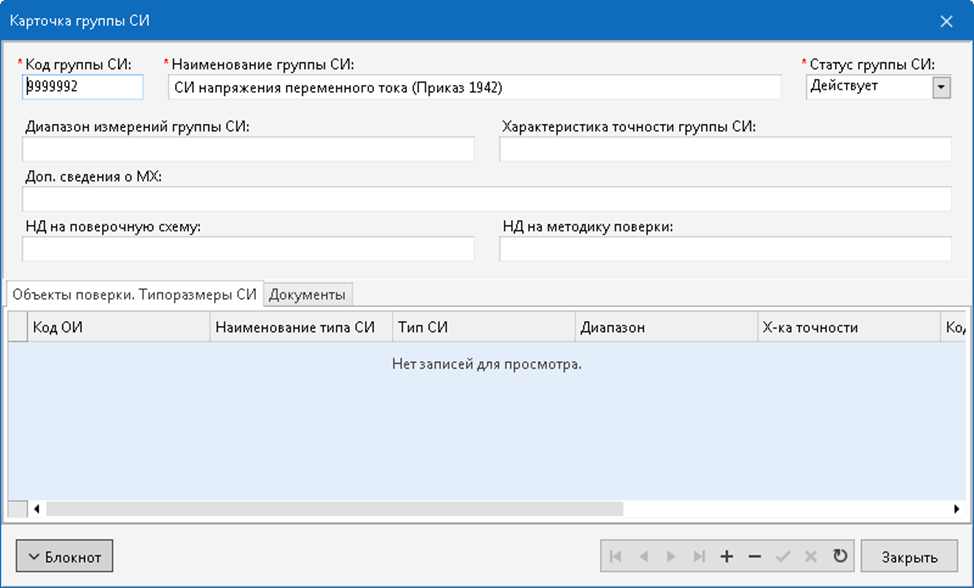

Карточка Группы СИ. Достаточно заполнить первые 3 поля (Рис.5):

^Рис.5

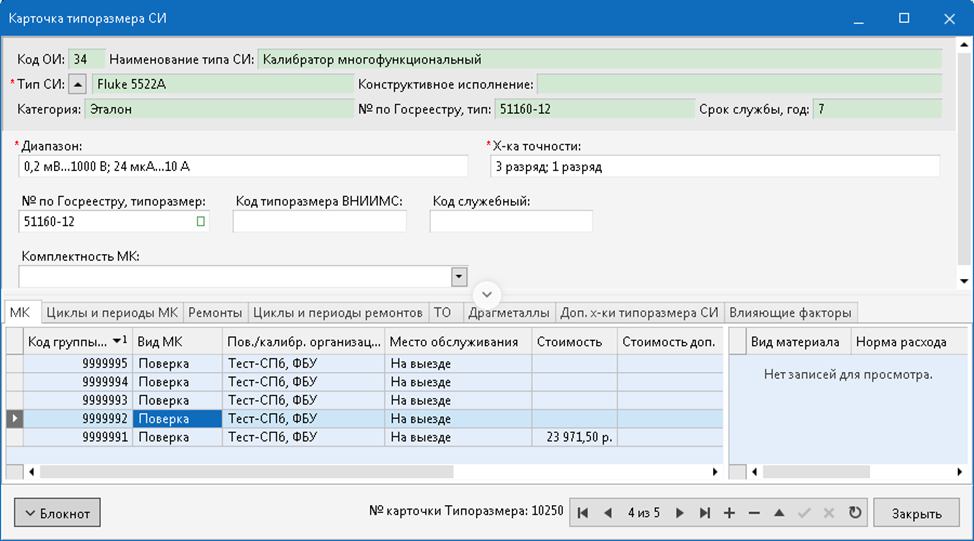

3. В карточке редактирования Регламента МК для типоразмера добавляем все события с разным номером Кода группы СИ (Рис.6):

^Рис.6

Группу СИ можно выбрать из списка, который формируется на основании данных приложения «Группы СИ. КСП» (Рис.7):

^Рис.7

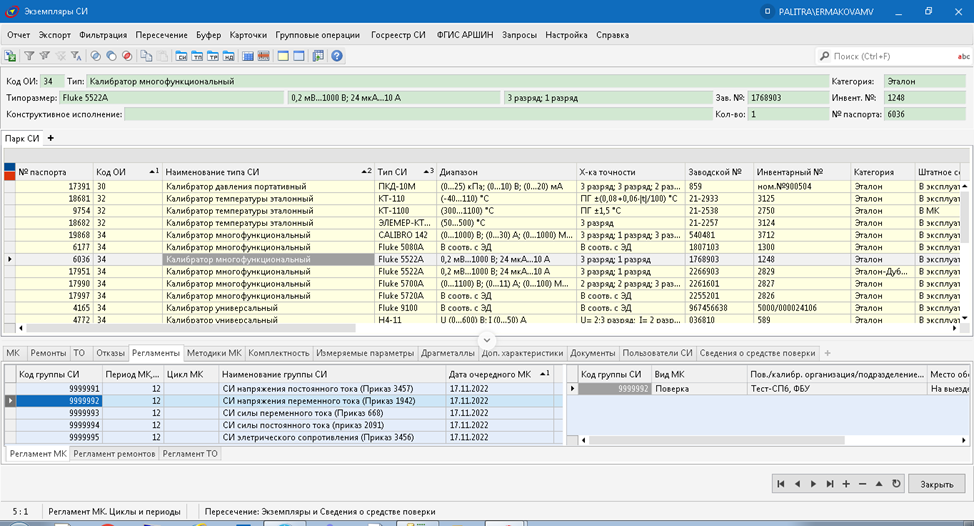

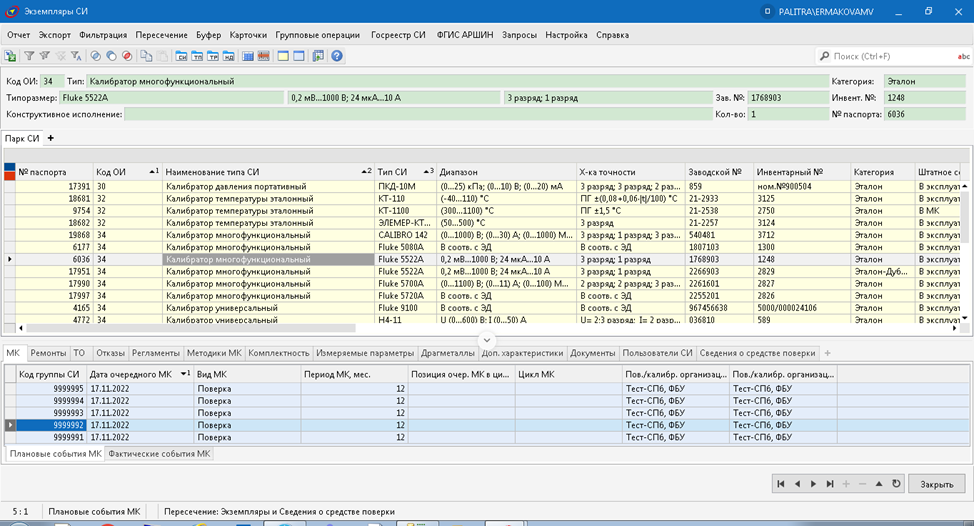

4. Чтобы отнести Калибратор к различным Группам объектов поверки, требуется указать для экземпляра несколько регламентов в блокноте приложения Экземпляры СИ (Рис.8) и, соответственно, несколько Плановых событий МК (Рис.9).

^Рис.8

^Рис.9

Регламенты должны быть указаны для всех Групп, в которых поверяется Калибратор.

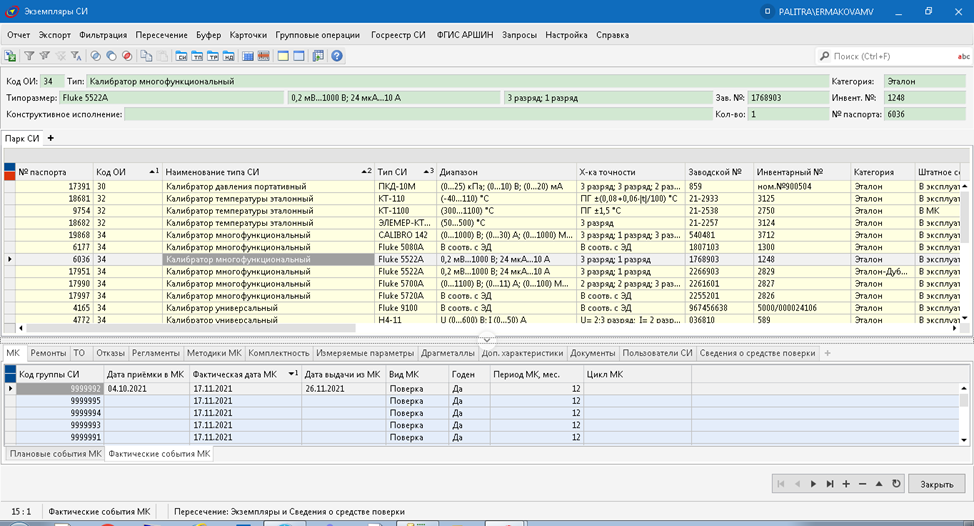

5. Калибратор был поверен в один и тот же день с положительным результатом по всем перечисленным выше физическим величинам. По каждой физической величине создано отдельное Событие МК (рисунок 10). Даты Плановых событий могут отличаться.

^Рис.10

6. В карточке каждого События МК на вкладке блокнота «Сведения о средстве поверки – объекте МК» указано, в каком именно качестве поверен Калибратор (рисунок 11).

^Рис.11

7. Для добавления документа к событию МК необходимо зайти в Карточку события МК. В блокноте во вкладке Документы добавить соответствующую запись. Проделать данную процедуру для всех событий, относящихся к разным Группам СИ (Рис.12).

^Рис.12
